systeme-a

Modell

Messverfahren

Laserklasse

T max (Oberfläche)

Entfernungsbereich

Messgenauigkeit

Wiederholgenauigkeit

Messstrahl sichtbar

LMC-J-0040-X

Phasenvergleich

1050°C

≤ 30 m 2 bzw. ≤ 150 m 3

≤ 2 mm

≤ 0,5 mm

LMC-J-0050-X

Phasenvergleich

2/3R

1200°C/1450°C

≤ 30 m 2 bzw. ≤ 150 m 3

≤ 2 mm / ≤ 3 mm

≤ 0,5 mm

LMC-J-270

Laufzeit

300°C

≤ 70 m 2 bzw. ≤ 270 m 3

≤ 60 mm @ 40 kHz

≤ 25 mm

nein

LMC-J-310

Laufzeit

300°C

≤ 400 m 2 bzw. > 3000 m 3

≤ 20 mm @ 100 Hz ≤ 60 mm @ 2000 Hz

≤ 10 mm

nein

LMC-RH

Laufzeit

1700°C 1

2 … 10 m

≤ 10 mm @ 100 Hz ≤ 15 mm @ 1000 Hz

≤ 10 mm

nein

Modell

Messverfahren

Laserklasse

T max (Oberfläche)

Entfernungsbereich

Messgenauigkeit

Wiederholgenauigkeit

Messstrahl sichtbar

LMC-J-0040-X

Phasenvergleich

1050°C

≤ 30 m 2 bzw. ≤ 150 m 3

≤ 2 mm

≤ 0,5 mm

LMC-J-0050-X

Phasenvergleich

2/3R

1200°C/1450°C

≤ 30 m 2 bzw. ≤ 150 m 3

≤ 2 mm / ≤ 3 mm

≤ 0,5 mm

LMC-J-270

Laufzeit

300°C

≤ 70 m 2 bzw. ≤ 270 m 3

≤ 60 mm @ 40 kHz

≤ 25 mm

nein

LMC-J-310

Laufzeit

300°C

≤ 400 m 2 bzw. > 3000 m 3

≤ 20 mm @ 100 Hz ≤ 60 mm @ 2000 Hz

≤ 10 mm

nein

LMC-RH

Laufzeit

1700°C 1

2 … 10 m

≤ 10 mm @ 100 Hz ≤ 15 mm @ 1000 Hz

≤ 10 mm

nein

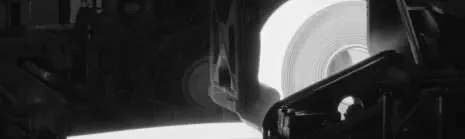

Messen auf heißen Oberflächen

Messverfahren

Systeme für Abstands- und Füllstandsmessungen

• Vielfältige Einsatzmöglichkeiten • Exakt Messen auf verschiedensten Oberflächen • Reflektorloses Messen möglich

(Detailliertere Angaben in den Datenblättern unter DOWNLOADS)

TECHNISCHE DATEN ÜBERSICHT

1 auf Stahl, andere Oberflächen auf Anfrage 2 reflektorlos 3 auf Reflektor

• Geringe Leistungsaufnahme • Kompakte Bauform • Alle industrieüblichen Schnittstellen • Staub- und Spritzwasserschutz IP 65 /66 /67

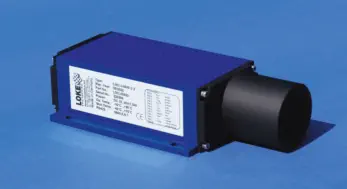

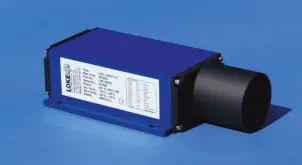

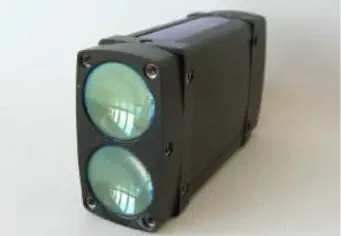

LMC-J-0040-X / 0050-X • Phasenvergleichsmessung mit Amplitudenmodulation • Selektive Messung durch Öffnungswinkel 0,6 mrd • Einfache Ausrichtung dank rotem Laserlicht

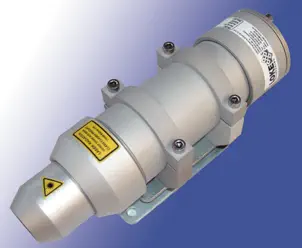

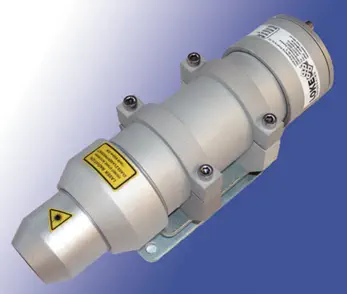

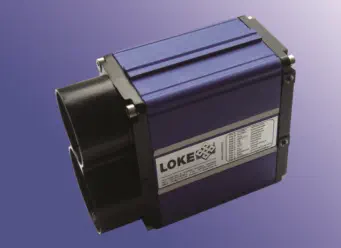

LMC-J-0270/ 0310 • Laserpuls-Laufzeitmessung • Für sehr große Messdistanzen • Unter rauen Industriebedingungen einsetzbar • IR Laser mit Pilotlaser für einfache Ausrichtung • Spezielle Justiervorrichtung für große Entfernungen

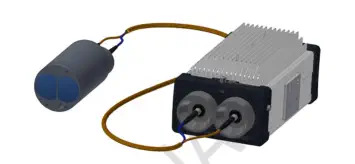

LMC-RH • Sondermodell für spezielle Anforderungen • Für schwierige atmosphärische Bedingungen • Separater Messkopf für Heissanwendungen • Technische Details auf Anfrage

Präzise und robust: Die opto-elektronischen Distanzmesssensoren der Serie LMC-J wurden für den kompromisslosen industriellen Einsatz auch unter schwierigsten Bedingungen entwickelt.
